ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 12
- Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-24321588-001-2002:
- Из углеродистой стали
- Из нержавеющей стали
- Из разнородных металлов
- Из алюминиевых сплавов
- Из титановых сплавов
Вентиляторы ВР 288-46 (ВЦ 14-46) применяются:
- в системах кондиционирования воздуха
- в системах вентиляции
- в системах воздушного отопления
-для других санитарно-производственных целей.

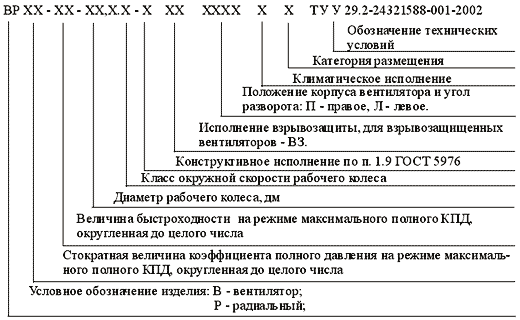

Структура условного обозначения вентиляторов ВР 288-46 (ВЦ 14-46) при заказе и в документации другой продукции
Пример записи обозначения вентилятора в соответствии с ТУ У 29.2-24321588-001-2002
Вентилятор радиальный со стократной величиной коэффициента полного давления – 288 и величиной быстроходности – 46 на режиме максимального полного КПД, первого конструктивного исполнения, с диаметром рабочего колеса 500 мм, первого класса по окружной скорости рабочего колеса, с правым вращением рабочего колеса, с нулевым углом установки корпуса, климатическое исполнение У, категория размещения 2:
ВР 288 - 46 - 5.1 – 1 П0 У2 ТУ У 29.2-24321588-001-2002.
Вентилятор ВР 288-46 (ВЦ 14-46) Сводная аэродинамическая характеристика

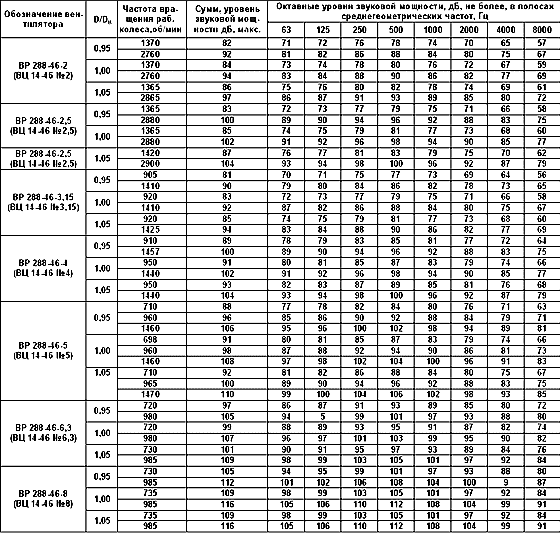

Вентилятор ВР 288-46 (ВЦ 14-46) Акустические характеристики
