ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 48
- Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-24321588-005:2005:
- Из углеродистой стали
- Из нержавеющей стали
- Из разнородных металлов
- Из алюминиевых сплавов
- Из титановых сплавов
Вентиляторы ВР 200-28 (ВЦ 10-28) применяются:
- для подачи воздуха в вагранки, печи,
- для подачи воздуха в вентиляционные системы зерновых элеваторов и глубоких шахт,
- для подачи воздуха в установки пневмотранспорта эжекционного типа,
- для подачи воздуха в технологические установки различных отраслей промышленности,
- в системах промышленной вентиляции,
- для других санитарно-производственных целей.
Структура условного обозначения вентиляторов ВР 200-28 (ВЦ 10-28) при заказе и в документации другой продукции
Пример записи обозначения вентилятора в соответствии с ТУ У 29.2-24321588-005:2005
Вентилятор радиальный со стократной величиной коэффициента полного давления – 200 и величиной быстроходности – 28 на режиме максимального полного КПД, первого конструктивного исполнения, с диаметром рабочего колеса 500 мм, первого класса по окружной скорости рабочего колеса, с правым вращением рабочего колеса, с нулевым углом установки корпуса, климатическое исполнение У, категория размещения 3:
ВР 200-28 – 5 – 1 П0 У 3 ТУ У 29.2-24321588-005:2005

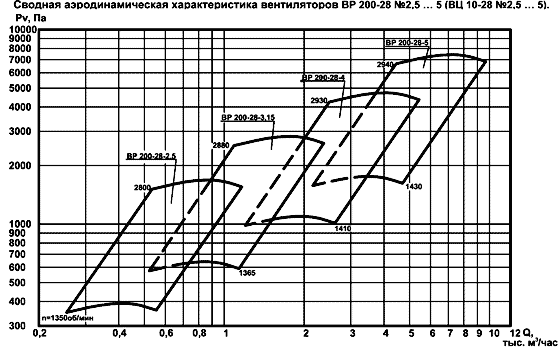

Вентилятор ВР 200-28 (ВЦ 10-28) Сводная аэродинамическая характеристика

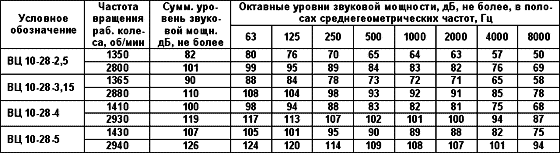

Вентилятор ВР 200-28 (ВЦ 10-28) Акустические характеристики
