Классификация и конструктивные исполнения радиальных вентиляторов
1. В зависимости от величины полного давления различают вентиляторы:
- низкого давления - создают полное давление до 1000 Па;
- среднего давления - создают полное давление от 1000 до 3000 Па;
- высокого давления - создают полное давление от 3000 до 12000 Па.
2. В зависимости от величины окружной скорости на рабочем колесе вентиляторы делятся на классы:
- к первому классу относятся вентиляторы с загнутыми вперед лопатками при и < 30 м/с и вентиляторы с загнутыми назад лопатками при и < 50 м/с,
- ко второму классу относятся вентиляторы с загнутыми вперед лопатками при и > 30 м/с и вентиляторы с загнутыми назад лопатками при и > 50 м/с.
3. В зависимости от направления вращения вентиляторы изготавливаются правого или левого вращения.
Вентиляторы правого вращения - с колесом, вращающимся по часовой стрелке, левого вращения - с колесом, вращающимся против часовой стрелке, если смотреть со стороны всасывающего отверстия вентилятора.

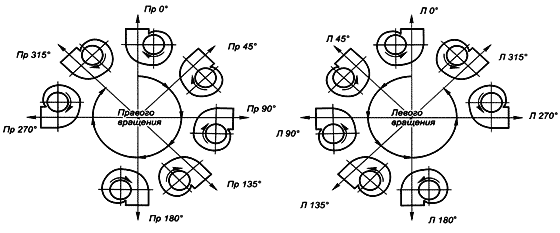

Вентиляторы от № 2,5 до № 12,5 включительно, изготавливаются с поворотными корпусами, допускающими их установку в любое из положений (см. черт.1), а номера выше 12,5 изготавливаются с поворотными корпусами по заказу потребителей. Положение спирального корпуса вентилятора определяют углом поворота относительно исходного нулевого положения. Углы поворота корпуса отсчитываются по направлению вращения рабочего колеса в соответствии с чертежом 1.
4. В зависимости от расположения привода различают 7 конструктивных исполнений (см. черт.2):
Чертеж 2.
1-е - рабочее колесо вентилятора посажено непосредственно на вал электродвигателя;
2-е - вал с рабочим колесом укреплен в подшипнике и соединен муфтой с электродвигателем;
3-е - вал с рабочим колесом укреплен в двух подшипниках и соединен муфтой с электродвигателем;
4-е - вал с рабочим колесом укреплен в подшипнике и соединен с электродвигателем клиноременной передачей;
5-е - вал с рабочим колесом укреплен в двух подшипниках и соединен с электродвигателем клиноременной передачей;
6-е - вентилятор двустороннего всасывания, у которого вал с рабочим колесом укреплен в двух подшипниках и соединен муфтой с электродвигателем;
7-е - вентилятор двустороннего всасывания, у которого вал с рабочим колесом укреплен в двух подшипниках и соединен с электродвигателем клиноременной передачей
Характеристики и формулы пересчета параметров вентиляторов.
В каталоге приведены аэродинамические характеристики вентиляторов в виде графиков зависимости полного давления Pv, развиваемого вентилятором, потребляемой мощности N и полного КПД η от производительности Q при определенной плотности ρ газа перед входом в вентилятор и постоянной частоте вращения его рабочего колеса.
На аэродинамических характеристиках вентиляторов выполненных по первой конструктивной схеме приведены данные для синхронной частоты вращения двигателя, а вентиляторов выполненных по пятой конструктивной -для реальных частот вращения рабочего колеса.
Напряжение электросети 380В, частота тока 50 Гц.
Полное давление вентилятора определяется по формуле:
где Psv - статическое давление, Па;
Pdv - динамическое давление, Па.
Статическое давление вентилятора определяется по формуле:
Динамическое давление вентилятора определяется по формуле:
где ρ – плотность перемещаемого газа, кг/м3;
Q - производительность вентилятора, м3/с;
Fв - площадь выходного отверстия вентилятора, м2.
Перерасчет аэродинамических характеристик выполняется при изменении условий работы вентилятора по зависимостям:
- при изменении температуры рабочей среды плотность воздуха рассчитывается по формуле:
где Ра – атмосферное давление при нормальных условиях, Ра=101,325 кПа;
R – газовая постоянная, R=288 Дж/кгК
Т – температура рабочей среды, Кº (tº C+273).
Затем выполняется приведение расчетных параметров к нормальным условиям работы по зависимостям:
При изменении диаметра, частоты вращения рабочего колеса и плотности рабочей среды характеристики пересчитываются по зависимостям:
где Q1, n1, D1, Pv1 и η1 – исходные характеристики;
Q2, n2, D2, Pv2 и η2 – рассчитываемые характеристики.
