ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-24321588-005:2005
Вентилятор обесфеноливающий ВР 104-79-9-3 (ВО-60/250) предназначен для создания циркуляции водяного пара, содержащего незначительное количество примесей фенола, сероводорода, и щелочей в обесфеноливающих скрубберах коксохимических заводов.
Структура условного обозначения вентиляторов ВР 104-79-9-3 (ВО-60/250) при заказе и в документации другой продукции
Пример записи обозначения вентилятора в соответствии с ТУ У 29.2-24321588-005:2005
Вентилятор радиальный со стократной величиной коэффициента полного давления – 104 и величиной быстроходности – 79 на режиме максимального полного КПД, пятого конструктивного исполнения, с диаметром рабочего колеса 800 мм, первого класса по окружной скорости рабочего колеса, с правым вращением рабочего колеса, с нулевым углом установки корпуса, климатическое исполнение У, категория размещения 3:
ВР 104-79 – 9 – 3 П0 У 3 ТУ У 29.2-24321588-005:2005
Вентилятор ВР 104-79-9-3 (ВО-60/250) 3

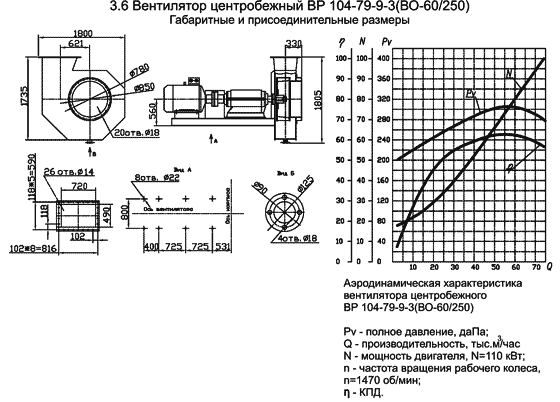

Габаритные и присоединительные размеры, аэродинамические характеристики вентилятора
