ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток – 12
- Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-24321588-005:2005:
- Из углеродистой стали
- Из нержавеющей стали
- Из разнородных металлов
- Из алюминиевых сплавов
- Из титановых сплавов
Вентиляторы ВР 160-18-3,5-5 (АВД-3,5) применяются:
- для подачи сжатого атмосферного воздуха в форсунку сжигания жидкого топлива
- для перемещения воздуха в системах пневматического транспорта эжекционного типа,
- в системах кондиционирования и вентиляции производственных, общественных и жилых зданий,
- для других санитарно-технических и производственных целей.

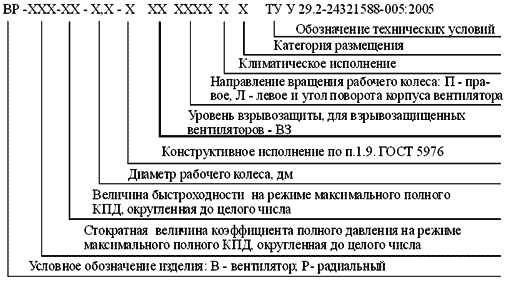

Структура условного обозначения вентиляторов ВР 160-18-3,5-5 (АВД-3,5) при заказе и в документации другой продукции
Пример записи обозначения вентилятора в соответствии с ТУ У 29.2-24321588-005:2005
Вентилятор радиальный со стократной величиной коэффициента полного давления – 160 и величиной быстроходности – 18 на режиме максимального полного КПД, пятого конструктивного исполнения, с диаметром рабочего колеса 800 мм, первого класса по окружной скорости рабочего колеса, с правым вращением рабочего колеса, с нулевым углом установки корпуса, климатическое исполнение У, категория размещения 3:
ВР 160-18 – 3.5 – 5 П0 У 3 ТУ У 29.2-24321588-005:2005

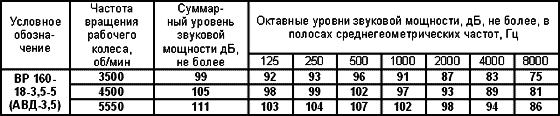

Вентилятор ВР 160-18-3,5-5 (АВД-3,5) Акустические характеристики
