ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 16
- Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-24321588-002-2003:
- Из углеродистой стали
- Из нержавеющей стали
Вентиляторы ВДН № 8-17 применяются:
- для подачи воздуха в топки котлов
- для подачи воздуха в газовые горелки доменных печей малых и средних объемов
- вентилятором комплектуются технологические линии предприятий по производству черных металлов
Структура условного обозначения вентиляторов ВДН при заказе и в документации другой продукции
Пример записи обозначения дутьевого вентилятора в соответствии с ТУ У 29.2-24321588-002-2003
Вентилятор дутьевой радиальный с назад загнутыми лопатками, диаметр рабочего колеса 800 мм, первого конструктивного исполнения, с правым вращением рабочего колеса и углом установки корпуса 90º, климатическое исполнение У, категории размещения 3:
ВДН-8. - 1. - П90 – У 3 ТУ У 29.2-24321588-002-2003

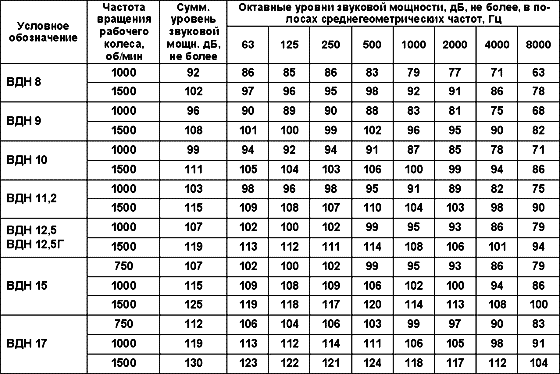

Вентилятор ВДН Акустические характеристики
