ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ

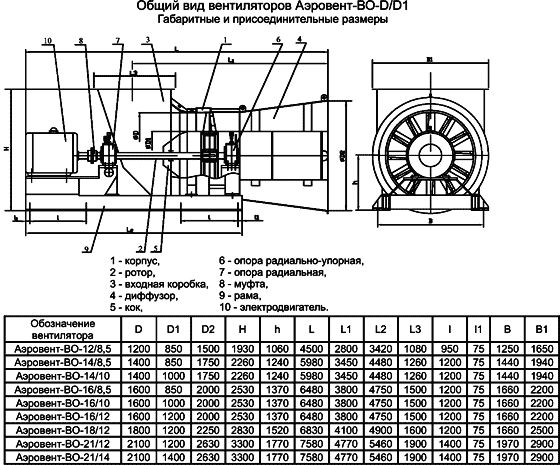

Высоконапорные осевые одноступенчатые вентиляторы серии "Аэровент-ВО" типоразмерного ряда ВО-12/8,5; ВО-14/8,5; ВО-14/10; ВО-16/10; ВО-18/12; ВО-21/12; ВО-21/14 (вентилятор осевой - диаметр рабочего колеса, дм/диаметр втулки, дм) предназначены для широкого индустриального применения, в том числе, для главного проветривания шахт и рудников с диапазоном подачи воздуха 15-150 м3/с и статическим давлением 750-5700 Па, главным образом, в составе реверсивных блочно-модульных установок типа АВР. Оптимальный выбор густоты представителей типоразмерного ряда обеспечивает эксплуатационный полный КПД не менее 80% в диапазоне 20-140 м3/с по подаче и 2400-6000 Па по полному давлению.
Особенности конструкции:
- вентиляторы построены на базе специальных версий новой высоконапорной аэродинамической схемы "Аэровент - AV72-160Tw", обеспечивающей достижение максимального полного КПД вентиляторов со входной коробкой и диффузором на уровне 87-90% в зависимости от втулочного отношения типоразмера;
- роторная группа и лопаточная система рабочего колеса каждого типоразмера вентилятора оптимизирована методами конечно-элементного прочностного анализа, в том числе, динамического, с тщательной отстройкой собственных частот колебаний конструкции от частоты вынуждающей нагрузки и ее кратностей;
- одноступенчатое исполнение вентилятора без подвесного промежуточного вала и размещение системы вентилятор-электродвигатель на общей раме повышают эксплуатационную надежность установки;
- регулирование режима работы вентиляторов осуществляется путем изменения угла установки лопаток рабочего колеса при остановленном вентиляторе (базовое исполнение) или на ходу, поворотом закрылков специального ВНА с помощью электромеханического привода, (сочетание этих двух способов обеспечивает наиболее высокую эффективность регулирования);
- применение стационарных или регулируемых входных направляющих аппаратов позволяет повысить максимальное давление вентилятора на 15-20% по сравнению с базовым исполнением без снижения достигнутого уровня КПД;
- модификации со специальными высокоэффективными противосрывными устройствами гарантируют стабильность аэродинамических характеристик вентиляторов в условиях сложных вентиляционных сетей;
- использование современных методов аэроакустического проектирования лопаточных систем и элементов проточной части вентиляторов обеспечило минимальный уровень генерации шума непосредственно в источнике образования.
