ОБЩИЕ СВЕДЕНИЯ О ВЕНТИЛЯТОРАХ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Радиальные лопатки
- Количество лопаток – 8
- Направление вращения - правое и левое
Вентиляторы изготавливаются в соответствии с ТУ У 29.2-24321588-004:2005:
Из углеродистой стали
Из нержавеющей стали
- Из разнородных металлов
- Из алюминиевых сплавов
- Из титановых сплавов
Вентиляторы ВЦП 5-45 предназначены для перемещения пылегазовоздушных смесей c содержанием механических примесей до 1г/м3ВЕНТИЛЯТОРЫ применяются:
- в системах пылеочистных установок
- в системах пневматического транспорта
- для удаления древесной пыли и стружки от деревообрабатывающих станков
- для удаления металлической пыли и стружки от металлообрабатывающих станков
- для других санитарно-технических и производственных целей.
Структура условного обозначения вентиляторов ВЦП 5-45 при заказе и в документации другой продукции
Пример записи обозначения вентилятора в соответствии с ТУ У 29.2-24321588-004-2005
Вентилятор центробежный пылевой с пятикратной величиной коэффициента полного давления – 5 и величиной быстроходности – 45 на режиме максимального полного КПД, первого конструктивного исполнения, с диаметром рабочего колеса 500 мм, с правым вращением рабочего колеса, с нулевым углом установки корпуса, климатическое исполнение У, категория размещения 3:
ВЦП 5 - 45 – 5 – 1 П0 У 3 ТУ У 29.2-24321588-004-2005

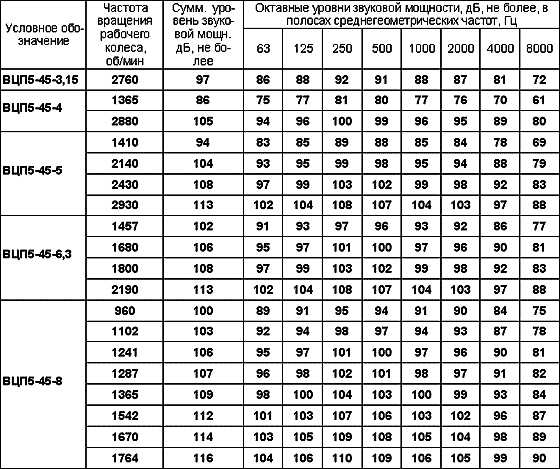

Вентилятор ВЦП 5-45 Акустические характеристики
